无线电电子学的新发展与无线电工程技术

无线电电子学作为现代信息社会的基石，历经百余年演进，始终保持着旺盛的生命力。随着半导体工艺、材料科学、计算能力和通信理论的深度融合，无线电电子学正迎来新一轮的变革性发展机遇。这些新趋势不仅推动了基础研究的突破，也深刻重塑了无线电工程技术的实践面貌。

一、无线电电子学的新发展

1. 宽禁带半导体器件的成熟：以氮化镓（GaN）和碳化硅（SiC）为代表的宽禁带半导体，凭借高击穿电场、高热导率和高饱和电子漂移速度，成为高频、大功率、高温电子系统的核心。GaN射频器件已广泛用于5G基站、相控阵雷达和电子战系统；SiC则主导了新能源汽车电驱与光伏逆变等电力电子领域。宽禁带半导体进一步向氧化镓、氮化铝等超宽禁带材料拓展，有望在深紫外光电器件和高压高频场景中开辟新空间。

1. 毫米波与太赫兹技术：频率资源向毫米波（30–300 GHz）甚至太赫兹（0.1–10 THz）延伸，为超高速无线通信、高分辨雷达、无损检测和光谱学提供了新手段。硅基锗硅（SiGe）BiCMOS和磷化铟（InP）工艺的进步，使低成本毫米波前端成为可能。太赫兹源、探测器及传输线（如微带、波导、光子晶体）的创新，正在推动6G候选频段和医学成像等应用落地。

1. 软件定义与认知无线电：软件定义无线电（SDR）将宽带模数/数模转换、可编程逻辑和通用处理器结合，实现波形与协议的灵活重构。认知无线电在此基础上引入感知、学习与决策能力，动态利用频谱空洞，提高频谱效率。人工智能（AI）的融入，使无线电系统能自主优化调制编码、波束赋形和抗干扰策略。

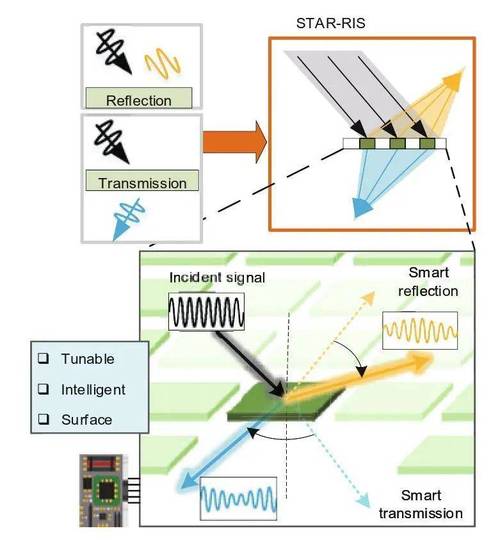

1. 超材料与先进天线：超材料通过亚波长结构操控电磁波，实现了负折射、超透镜和隐身 cloak 等奇异功能。在无线电工程中，超材料被用于小型化天线、高方向性阵列和频率选择表面。可重构智能表面（RIS）作为超材料的延伸，通过大量低成本反射单元智能调控传播环境，成为6G关键技术之一。

1. 量子无线电技术萌芽：量子传感和量子通信为无线电电子学注入新维度。基于里德堡原子的电场传感器具有超高灵敏度和宽频段响应，可校准传统天线；量子密钥分发（QKD）与微波光子学结合，有望构建安全的无线网络。

二、无线电工程技术的演进与实践

新发展催生了无线电工程技术的系统性升级，具体体现在以下方面：

1. 收发机架构革新：从超外差到零中频、数字中频，再到全数字收发机，架构日益简化且可重构。大规模MIMO和相控阵要求成百上千的通道，推动高集成度波束成形芯片和封装天线（AiP）技术。在毫米波频段，相控阵与透镜天线结合，平衡了增益、扫描范围和成本。

1. 频谱管理与动态共享：传统静态频谱分配难以满足爆发式增长的需求。动态频谱接入（DSA）、公民宽带无线电服务（CBRS）和自动频率协调（AFC）等机制，使频谱在军用、民用和共享场景中高效复用。AI驱动的频谱监测与干扰识别，提升了复杂电磁环境下的鲁棒性。

1. 射频前端模块化与集成化：多频多模手机和物联网设备要求射频前端高度集成。集成无源器件（IPD）、体声波/声表面波滤波器、多掷开关和可调匹配网络被集成在SiP或SoC中挽。GaN功率放大器与低噪声放大器的单片集成，提高了系统效率与可靠性。

1. 测试与测量技术：太赫兹和毫米波测试需要宽带矢量网络分析仪、频谱仪和OTA（空中下载）测试系统。混响室和CATR（紧凑天线测试场）成为5G/6G设备认证的关键设施。量子传感器的引入，为场强和相位测量提供了可溯源的计量新方法。

1. 系统级应用拓展：无线电工程技术在5G/6G移动通信、卫星互联网、车联网、工业物联网、无人机通信和射电天文等领域持续渗透。例如，低轨卫星星座采用数字波束成形和Ka/Q/V频段，实现全球宽带覆盖；车载雷达从24 GHz向77/79 GHz和4D成像雷达演进，支撑自动驾驶。

三、挑战与展望

尽管进展显著，无线电电子学仍面临诸多挑战：高频段传播损耗大、器件线性与效率难以兼顾、频谱拥塞与干扰日益严重、量子与经典系统的接口尚未标准化。跨学科人才短缺和供应链安全也制约着产业发展。

无线电电子学将与光子学、量子信息、人工智能和材料科学深度交叉。微波光子学将光的高带宽与无线电的灵活无线传输结合，有望解决毫米波太赫兹的传输瓶颈；
AI原生的无线电系统将实现端到端的智能优化；
而可重构智能表面、超导器件和拓扑光子学等新概念，或将继续颠覆传统无线电工程的设计范式。

无线电电子学的新发展正在重塑无线电工程技术的边界。从器件到系统，从频谱到空间，从经典到量子，一场深刻的科技变革已然展开。只有持续创新、开放合作，才能把握这一历史机遇，构建更加智能、高效和安全的无线世界。
